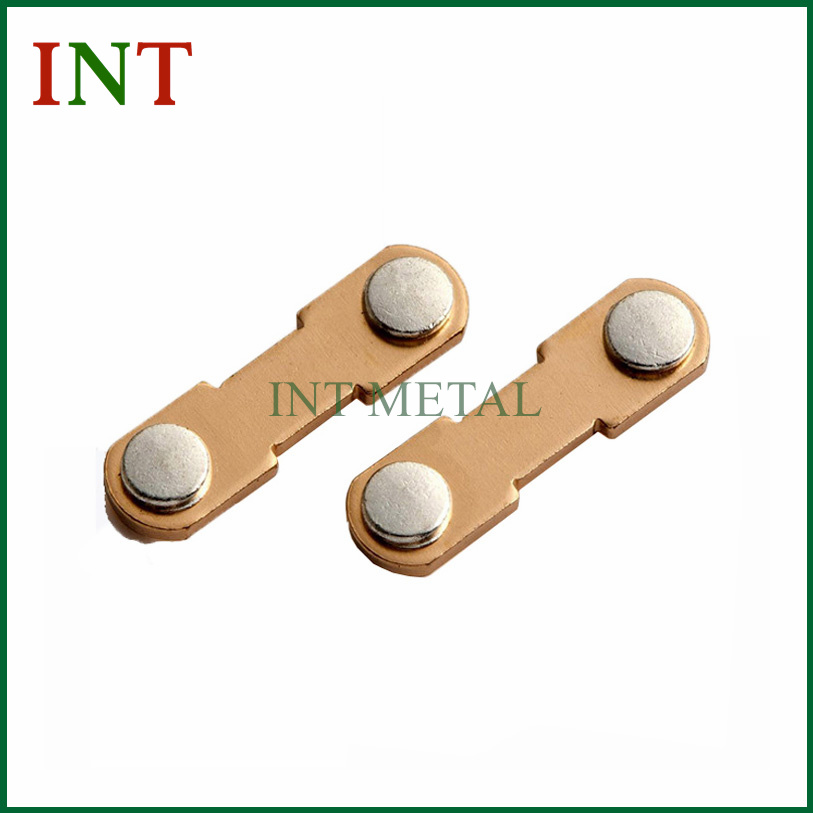

Жылжымалы контактілі тойтармаларконтакторлар, ажыратқыштар, стартерлер, температура реттегіштері, ажыратқыштар және релелер сияқты құрылғылардағы электр қуатын басқаруға және ауыстыруға көмектесуге арналған дәл электр байланысы құрамдастары. 12 жылдан астам өндірістік тәжірибесі бар,INTталап етілетін OEM және ODM қолданбалары үшін күміс негізіндегі контактілерді және мыс немесе мыс-никельді негізгі материалдарды пайдалана отырып, реттелетін қозғалмалы контактілі тойтармалар әзірлейді.
Қозғалмалы контактілі тойтармалар – коммутациялық механизмдердің қозғалатын өткізгіш бөліктеріне орнатылған мамандандырылған электрлік контактілер. Жұмыс кезінде қозғалатын контакт электр тізбегін орнату немесе үзу үшін стационарлық контактіге жақындайды немесе одан бөлінеді.
Бұл қозғалыс байланыс бетін ерекше маңызды етеді. Әрбір коммутациялық цикл электр доғасын, механикалық әсерді, үйкелісті және жылуды тудыруы мүмкін. Тиісті түрде құрастырылған контактілі тойтарма қайталанатын жұмыс кезінде механикалық тұтастықты сақтай отырып, тұрақты электрлік интерфейсті қамтамасыз етуі керек.
Практикалық қолданбаларда қозғалатын контактілі тойтармалар коммутациялық механизмдер арқылы электр қуатын тікелей немесе жанама басқара алады. Олар, әсіресе, сенімді коммутация және ықшам құрамдас өлшемдер қажет болатын шағын және орта ток электр жабдықтарына қатысты.
Жылжымалы контактілі тойтармаларды жобалау кезінде материалды таңдау маңызды факторлардың бірі болып табылады. Байланыс беті электр өткізгіштігін, электр тозуына төзімділігін, дәнекерлеуге төзімділігін, жылулық мінез-құлқын және жұмыс ортасымен үйлесімділігін теңестіруі керек.
Қолда бар INT өнімі туралы ақпаратқа сәйкес, жиі қолданылатын жанасу материалдарына Ag, AgNi, AgCdO, AgSnO жатады.2, AgSnO2жылы2O3, және AgZnO. Жалпы негізгі материалдар ретінде мыс және мыс-никель қолданылады.
| Материалдық категория | Типтік материал | Бастапқы қарастыру |
|---|---|---|
| Күміс | Ag | Электрөткізгіштік және байланыс өнімділігі |
| Күміс никель | AgNi | Жақсы доғаға төзімділігі бар электрлік және жылулық өнімділік |
| Күміс кадмий оксиді | AgCdO | Электрлік тозуға және балқыма дәнекерлеуге төзімділік |
| Күміс қалайы оксиді | AgSnO2 | Ауыстыруды талап ететін қосымшалар үшін қолайлы |
| Негізгі материал | Cu / CuNi | Механикалық тірек және өткізгіш байланыс |
Дұрыс материалды ағымдағы деңгейге, коммутация жиілігіне, кернеуге, жүктеме сипаттамаларына, жылу жағдайларына, механикалық талаптарға және соңғы электр құрылғысының күтілетін қызмет ету мерзіміне сәйкес таңдау керек.
Жылжымалы контактілі тойтармалардың ықшам құрылымы оларды электрлік коммутациялық құрамдастардың кең спектріне қолайлы етеді. Олар негізінен шағын және орта ағымдық қолданбалармен байланысты.
Инженерлер мен сатып алу топтары үшін өтінім әрқашан электрлік жүктемемен және механикалық қозғалыспен бірге қарастырылуы керек. Бір коммутациялық құрылғыда жақсы жұмыс істейтін контактілі тойтарма материалды немесе өлшемдерді реттеместен басқа дизайнға сәйкес келмеуі мүмкін.
Өлшем дәлдігі өте маңызды, өйткені тойтарма қозғалатын контактілер жинағына дұрыс сәйкес келуі керек. INT шамамен 2,5 мм-ден 8 мм-ге дейінгі бас диаметрлерін қамтитын репрезентативті сипаттамалармен теңшелген өлшемдерді қамтамасыз етеді.
| Параметр | Өкілдік диапазон | Типтік төзімділік |
|---|---|---|
| Бас диаметрі | 2,5–8 мм | ±0,10 мм |
| Бастың қалыңдығы | Шамамен 0,6–2,0 мм | ±0,05 мм |
| Байланыс қабатының қалыңдығы | Шамамен 0,3–0,7 мм | ±0,05 мм |
| Саңылау диаметрі | Шамамен 1,2–4 мм | ±0,05 мм |
| Ұзындығы | Шамамен 1–4 мм | ±0,15 мм |
Бұл мәндерді әмбебап дизайн шектеулері емес, өкіл ретінде қарастырған жөн. Өндірістік жобалар үшін сатып алушылар сызбаларды, үлгілерді, техникалық құжаттарды, электр талаптарын және құрастыру шарттарын жеткізуі керек, осылайша жеткізуші тиісті спецификацияны растай алады.
Электрлік контактілі тойтармалар жасау бақыланатын қалыптауды, материалды таңдауды, өлшемдерді басқаруды және тексеруді қажет етеді. Құрамдас бөлік кішкентай болғандықтан, тіпті шамалы өлшемдік ауытқулар жинақтың туралануына және контактінің өнімділігіне әсер етуі мүмкін.
Кәсіби өндірістік жұмыс процесі әдетте келесі салаларға бағытталған:
Үлкен көлемдегі электр бөлшектерін өндіру үшін дәйекті өндіріс номиналды сипаттама сияқты маңызды. Тұрақты өлшемдер және қайталанатын материал өнімділігі құрастыру вариациясын азайтуға көмектеседі және болжамды өнім сапасын қолдайды.
Сәйкес қозғалатын контактілі тойтарманы таңдау стандартты өлшемді таңдаудан гөрі нақты жұмыс шарттарынан басталуы керек. Сатып алу топтары келесі бақылау тізімін пайдалана алады:
OEM және ODM өндірісіне қабілетті өндірушімен жұмыс істеу бұл процесті жеңілдетуі мүмкін. INT тұтынушылардың сызбаларына немесе техникалық құжаттарына сәйкес бөлшектерді шығара алатынын және қолданба талаптарына сәйкес қолайлы материалдарды ұсына алатынын айтады.
Қытай өндірушісінен немесе электрлік контактілерді жеткізушіден қозғалатын контактілі тойтармаларды сатып алғанда, сатып алушылар бірлік бағасынан жоғары қарауы керек. Ұзақ мерзімді сенімділік инженерлік қолдауға, материалдың консистенциясына, өлшемді бақылауға, құжаттамаға, қаптамаға және жеткізу мүмкіндігіне байланысты.
INT 12 жылдан астам контактілі тойтармалар жасау тәжірибесі және ISO9001 сертификаты туралы хабарлайды. Өнім туралы ақпарат сонымен қатар OEM және ODM жобаларына қолдау көрсетуді, теңшелген өлшемдерді, үлгі сұрауларын және әуе, экспресс немесе теңіз арқылы жеткізу опцияларын көрсетеді.
Халықаралық сатып алулар үшін орау да маңызды, өйткені қозғалатын контактілі тойтармалар дәлдігі аз компоненттер болып табылады. INT шағын пластик немесе вакуумды пластик пакеттердегі шамамен 500–5000 дана орау мөлшерін, содан кейін жеке картон қорапшалары мен қатты картонның сыртқы қаптамаларын сипаттайды.
Өндірушілерді салыстыратын сатып алушылар үшін сенімді жеткізуші мыналарды қамтамасыз ете алуы керек:
Олар негізінен контакторлар, ажыратқыштар, стартерлер, температура реттегіштері, ажыратқыштар және релелер сияқты электрлік коммутациялық жабдықта, әсіресе шағын және орта ток қолданбаларында қолданылады.
Жалпы жанасу материалдарына Ag, AgNi, AgCdO, AgSnO жатады.2, AgSnO2жылы2O3, және AgZnO. Жалпы негізгі материалдарға мыс және мыс-никель жатады. Ең жақсы таңдау қолданбаның электрлік және механикалық талаптарына байланысты.
Иә. Өлшемдерді тұтынушы сызбаларына, үлгілеріне немесе техникалық құжаттарына сәйкес реттеуге болады. Теңшеу бастың диаметрі, бастың қалыңдығы, контакт қабатының қалыңдығы, иінді диаметрі және білік ұзындығы сияқты маңызды өлшемдерді қамтуы мүмкін.
INT өнімі туралы ақпаратқа сәйкес үлгілер ұсынылуы мүмкін. Қоймадағы үлгілер тегін болуы мүмкін, ал өндіруді қажет ететін үлгілер өндіріс шығындарын қамтуы мүмкін.
INT шикізат жағдайына байланысты шамамен 15–25 күндік электр контактісін жеткізу уақытын көрсетеді. Материалдың қолжетімділігіне, тапсырыс санына, теңшеуге және өндіріске қойылатын талаптарға негізделген әрбір жоба үшін нақты жеткізу уақыты расталуы керек.
Жоғары сапаЖылжымалы контактілі тойтармалартұрақты электрлік коммутацияға, механикалық сенімділікке және құрамдас бөліктердің ұзақ мерзімді өнімділігіне қол жеткізуде маңызды рөл атқарады. Тиісті байланыс материалын, негізгі материалды, өлшемдерді, рұқсаттарды және өндіруші серіктесті таңдау дизайн және өндіріс тәуекелдерін айтарлықтай азайтады. Теңшелген өндіріспен, OEM/ODM қолдауымен, материалды таңдау бойынша көмекпен және электр контактілерін өндірудегі тәжірибемен INT өнеркәсіптік электрлік қолданбалар үшін дәл контакт құрамдастарын сатып алатын бизнеске мүмкіндік береді. Егер сіз жаңа коммутация құрылғысын жасап жатсаңыз немесе реттелетін қозғалмалы контактілі тойтармалар үшін сенімді Қытай жеткізушісін іздесеңіз,бізбен хабарласыңысызбаларыңызды, спецификацияларды, үлгі талаптарын және өндіріс қажеттіліктерін талқылау.
